スイッチ/メーターカテゴリー

メインスイッチ、電圧計

メインスイッチ

【ご使用方法】

スイッチの位置は変更になる場合があります。

電気設備を使用するためにメインスイッチをONにします。メインスイッチをONにするとスイッチ表面の緑色ランプが点灯します。使用しない時はメインスイッチをOFFにしてください。

＜豆知識＞

微弱な電流　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　電気設備を何も使用していなくてもメインスイッチがONの状態ではパイロットランプやリレーが微弱な電力を使用しています。メインスイッチをONにするとリレーが作動し、各部の電気設備に電気が通じます。メインスイッチと無関係に作動する電気設備もあります。（FFヒーター、インバーターなど）

ローボルテージセキュリティ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　電気を使っていてサブバッテリーの電圧が１１Vまで下がると電気供給を自動的にカットします。バッテリーが充電され１２．４Vまで回復するとふたたび電気供給を自己復旧します。

作動しない？　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　メインスイッチをONにしても電気設備が作動しない場合は下記をご確認ください。　　　　　　　　　　　　　　　　　　　　　　　　　　　①バッテリーチェッカーでサブバッテリーの電圧を調べます。電圧が下がっている場合はサブバッテリーを充電してください。②サブバッテリー（+）端子部のヒューズが切れていないかご確認ください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　③各電気設備のヒューズが切れていないかご確認ください。

電気設備の改造は火災などの原因となる可能性があり大変危険です。

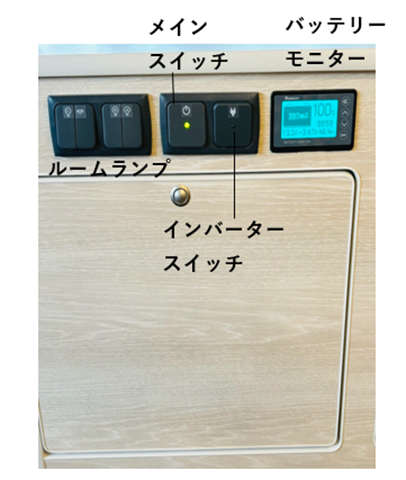

メインスイッチ／ルームランプ

＜ご使用方法＞

電気設備を使用するためにメインスイッチをONにします。メインスイッチをONにするとスイッチ表面の緑色ランプが点灯します。使用しない時はメインスイッチをOFFにしてください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ルームランプの各スイッチをONにします。

＜豆知識＞

微弱な電流

電気設備を何も使用していなくてもメインスイッチがONの状態ではパイロットランプやリレーが微弱な電力を使用しています。メインスイッチをONにするとリレーが作動し、各部の電気設備に電気が通じます。メインスイッチと無関係に作動する電気設備もあります。（FFヒーター、インバーターなど）

ローボルテージセキュリティ

電気を使っていてサブバッテリーの電圧が１１Vまで下がると電気供給を自動的にカットします。バッテリーが充電され１２．４Vまで回復するとふたたび電気供給を自己復旧します。

作動しない？

メインスイッチをONにしても電気設備が作動しない場合は下記をご確認ください。　　　　　　　　　　　　　　　　　　　　　　　　　　　①バッテリーチェッカーでサブバッテリーの電圧を調べます。電圧が下がっている場合はサブバッテリーを充電してください。　　　　　　　②サブバッテリー（+）端子部のヒューズが切れていないかご確認ください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　③各電気設備のヒューズが切れていないかご確認ください。

電気設備の改造は火災などの原因となる可能性があり大変危険です。

メインスイッチ

メインスイッチB010101

使い方
電気設備を使用するためにメインスイッチを ON にします。
メインスイッチを ON にするとスイッチ表面の緑色ランプが点灯します。
使わないときはメインスイッチを OFF にして下さい。

豆知識

微弱な電流
電気設備を何も使用していなくてもメインスイッチが ON の状態ではパイロットランプやリレーが微弱な
電力を使用しています。
メインスイッチを ON にするとリレーが作動し、各部の電気設備に電気が通じます。
メインスイッチと無関係に作動する電気設備もあります。(FF ヒーター、インバーターなど)

ローボルテージセキュリティ
電気を使っていて、サブバッテリーの電圧が 11V まで下がると電気供給を自動的にカットします。
バッテリーが充電され 12.4V まで回復するとふたたび電気供給を自己復旧します。

作動しない？

メインスイッチをONにしても電気設備が作動しない場合は下記をご確認下さい。

バッテリーチェッカーでサブバッテリーの電圧を調べます。電圧が下がっている場合はサブバッテリーを

充電して下さい。

サブバッテリー(+)端子部のヒューズが切れていないかご確認下さい。

各電気設備のヒューズが切れていないかご確認下さい。

電気設備の改造は火災などの原因となる可能性があり大変危険です。

ルームランプB010102

使い方

メインスイッチをONにします。

Ⓐ集中スイッチをONにします。

リアゲート内側LEDライト

作動しない？

ヒューズが切れていないかご確認下さい。球切れの可能性もあります。

電気設備の改造は火災などの原因となる可能性があり大変危険です。

メインスイッチ

メインスイッチB010102

使い方

電気設備を使用するためにメインスイッチをONにします。

メインスイッチをONにするとスイッチ表面の緑色ランプが点灯します。

使わないときはメインスイッチをOFFにして下さい。

豆知識

●微弱な電流

電気設備を何も使用していなくてもメインスイッチがONの状態ではパイロットランプやリレーが微弱な電力を使用しています。

メインスイッチをONにするとリレーが作動し、各部の電気設備に電気が通じます。

メインスイッチと無関係に作動する電気設備もあります。(FFヒーター、インバーターなど)

●電子制御による充放電

キャブコンシリーズに搭載のサブバッテリーシステムは電子制御式です。

サブバッテリーの電圧が下がると警告ブザーが鳴りさらに使用すると出力を停止します。

スペックは下記の通りです。

サブバッテリー公称電圧12V
充電開始電圧13.0±0.1V以上
充電停止電圧12.5±0.1V以下
入力制御電流                             22A        (電流制限)
過充電防止電圧(SUB)14.7V±0.1V以上

過放電警報出力電圧10.5±0.1V以下        (ブザー)
負荷遮断電圧(L0AD1)10.0±0.1V以下
再出力電圧(L0AD1)12.1±0.1V以上
負荷出力制御電流(最大)

30A

作動しない？

メインスイッチをONにしても電気設備が作動しない場合は下記をご確認下さい。

バッテリー残量計でサブバッテリーの電圧を調べます。指針が赤色を指している場合はサブバッテリーを充電して下さい。

サブバッテリー(＋)端子部のヒューズが切れていないかご確認下さい。

各電気設備のヒューズが切れていないかご確認下さい。

電気設備の改造は火災などの原因となる可能性があり大変危険です。

タッチパネルスイッチ

タッチパネルスイッチB010103

メインスイッチをONにすると画面が立ち上がります。

時計画面

a:画面を非表示にします。

b:現在時刻

c:今日の日付

画面のアイコンが何も無いところをタッチするとメイン画面に移ります。

メイン画面

アイコンが白い場合はOFFの状態を表し、水色の場合はONの状態を表します。

各アイコンの意味は下記の通りです。

１:シーリングライトの明るさ調整（明るく）

２:シーリングライトのON-OFF

３:シーリングライトの明るさ調整（暗く）

４:間接照明の明るさ調整（明るく）

５:間接照明のON-OFF

６:間接照明の明るさ調整（暗く）

７:フロントベッドライトの明るさ調整（明るく）

８:フロントベッドライトのON-OFF

９:フロントベッドライトの明るさ調整（暗く）

10:天井換気扇のON-OFF

11:リアベッドライトのON-OFF

12:ポーチライトのON-OFF

13:DCコンセントの出力

14:キッチンライトのON-OFF

15:冷蔵庫のON-OFF

16:USBコンセントの出力

17:ダイネット部のライトのON-OFF

18:水ポンプのON-OFF（トイレの水洗ポンプを含む）

19:インバーターのON-OFF

20:マルチルームライトのON-OFF

21:予備

22:サブバッテリー残量のグラフ表示

23:サブバッテリー残量のパーセント表示

24:清水タンク残量のグラフ表示（設定パーセントを超えると赤色）

25:清水タンク残量のパーセント表示

26:排水タンク水量のグラフ表示（設定パーセントを超えると赤色）

27:排水タンク水量のパーセント表示

28:室内温度

29:外気温度

30:サブバッテリー充電表示

31:インバーター作動表示

１，メインスイッチをONにしたあと、タッチパネル画面が立ち上がるまで数十秒の時間を要します。この間、画面に触れないでください。この間にパネルに触れるとシステム制御の画面が開き、最悪の場合はスイッチが使えなくなります。

２，万一、何らかのトラブルでタッチパネルスイッチが使えなくなった場合、緊急用スイッチをセカンドシートの下に設けてありますのでそちらをお試しください。

メインスイッチB010104

使い方

電気設備を使用するためにメインスイッチをONにします。

ONにするとスイッチ表面の緑色ランプが点灯します。

使わないときはメインスイッチをOFFにして下さい。

豆知識

●　微弱な電流

電気設備を何も使用していなくてもメインスイッチが ON の状態ではパイロットランプやリレーが作動し、各部の電気設備に電気が通じます。メインスイッチと無関係に作動する電気設備もあります。(FFヒーター、インバーターなど)

●　ロールボルテージセキュリティ

電気を使っていて、サブバッテリーの電圧が11Vまで下がると電気供給を自動的にカットします。バッテリーが充電され 12.4V まで回復するとふたたび電気供給を自己復旧します。

作動しない？

メインスイッチを ON にしても電気設備が作動しない場合は下記をご確認下さい。

・バッテリーチェッカーのサブバッテリー電圧がデジタル数字で表示されます。12.4Vを下回っている場合はサブバッテリーを充電して下さい。

・サブバッテリー(+)端子部のヒューズが切れていないかご確認下さい。

・各電気設備のヒューズが切れていないかご確認下さい。

電気設備の改造は火災などの原因となる可能性があり大変危険です。

メインスイッチB010106

使い方

電気設備を使用するためにメインスイッチをONにします。

メインスイッチをONにするとスイッチ表面の緑色ランプが点灯します。

使わないときはメインスイッチをOFFにして下さい。

豆知識

微弱な電流

電気設備を何も使用していなくてもメインスイッチがONの状態ではパイロットランプやリレーが微弱な電流を使用しています。メインスイッチをONにするとリレーが作動し、各部の電気設備に電気が通じます。メインスイッチと無関係に作動する電気設備もあります。

作動しない？

メインスイッチをONにしても電気設備が作動しない場合は下記をご確認下さい。

バッテリーチェッカーでサブバッテリーの電圧を調べます。電圧が下がっている場合はサブバッテリーを充電して下さい。

各電気設備のヒューズが切れていないかご確認下さい。

電気設備の改造は禁止です。火災などの原因となる可能性があり大変危険です。

タッチパネルVer.2.0B010107

メインスイッチをONにして下さい。

時計画面

画面のアイコンが何もないところをタッチするとメイン画面に移ります。

メイン画面

アイコンが白い場合はOFFの状態を表し、水色の場合はONの状態を表します。

各アイコンの意味は以下の通りです。

1：シーリングライトのON-OFF

2：シーリングライトの明るさ調整（上が一番明るい、図は一番暗い状態）

3：フロントベッドライトのON-OFF

4：フロントベッドライトの明るさ調整（上が一番明るい、図は一番暗い状態）

5：間接照明のON-OFF

6：間接照明の明るさ調整（上が一番明るい、図は一番暗い状態）

7：室内温度

8：外気温度

9：リアベッドライトのON-OFF

10：キッチンライトのON-OFFダイネット部のライトのON-OFF

11：ダイネット部のライトのON-OFF

12：マルチルームライトのON-OFF

13：天井換気扇のON-OFF

14：DCコンセントの出力

15：USBコンセントの出力

16：インバーターのON-OFF

17：ポーチライトのON-OFF

18：冷蔵庫のON-OFF

19：水ポンプのON-OFF

20：予備

21：サブバッテリー充電表示

22：サブバッテリー残量のグラフ表示

23：インバーター作動表示

24：清水タンク残量のグラフ表示

25：設定画面へ

26：排水タンク水量のグラフ表示

万一、何らかのトラブルでタッチパネルスイッチが使えなくなった場合、緊急用スイッチをセカンドシート下のパワーボックスに設けてありますのでそちらをお試し下さい。

メインスイッチ

メインスイッチB010108

使い方

電気設備を使用するためにメインスイッチをONにします。

ONにするとスイッチ表面の緑色ランプが点灯します。

使わないときはメインスイッチをOFFにして下さい。

豆知識

・微弱な電流

電気設備を何も利用しなくてもメインスイッチがONの状態ではパイロットランプやリレーが作動し、各部の電気設備に電気が通じます。メインスイッチと無関係に作動する電気設備もあります。(FFヒーター、インバーターなど)

・ロールボルテージセキュリティ

電気を使っていて、サブバッテリーの電圧が11Vまで下がると電気供給を自動的にカットします。バッテリーが充電され12.4Vまで回復するとふたたび電気供給を自己復旧します。

作動しない？

メインスイッチをONにしても電気設備が作動しない場合は下記をご確認下さい。

・バッテリーチェッカーのサブバッテリー電圧がデジタル数字で表示されます。12.4Vを下回っている場合はサブバッテリーを充電して下さい。

・サブバッテリー(+)端子部のヒューズが切れていないかご確認下さい。

・各電気設備のヒューズが切れていないかご確認下さい。

電気設備の改造は火災などの原因となる可能性があり大変危険です。

メインスイッチ

メインスイッチB010109

使い方

電気設備を使用するためにメインスイッチをONにします。メインスイッチをONにするとスイッチ表面の緑色ランプが点灯します。使わないときはメインスイッチをOFFにして下さい。

豆知識

微弱な電流

電気設備を何も使用していなくてもメインスイッチがONの状態ではパイロットランプやリレーが微弱な電力を使用しています。メインスイッチをONにするとリレーが作動し、各部の電気設備に電気が通じます。メインスイッチと無関係に作動する電気設備もあります。(FFヒーター、インバーターなど)

ロールボルテージセキュリティ

電気を使っていて、サブバッテリーの電圧が11Vまで下がると電気供給を自動的にカットします。バッテリーが充電され12.4Vまで回復するとふたたび電気供給を自己復旧します。

作動しない？

メインスイッチをONにしても電気設備が作動しない場合は下記をご確認下さい。

バッテリーチェッカーでサブバッテリーの電圧を調べます。電圧が下がっている場合はサブバッテリーを充電して下さい。サブバッテリー(+)端子部のヒューズが切れていないかご確認下さい。各電気設備のヒューズが切れていないかご確認下さい。

電気設備の改造は火災などの原因となる可能性があり大変危険です。
